QBY3襯氟氣動隔膜泵,強酸泵,強堿泵,有機溶劑泵

時間：2015-7-2 來源：揚子江泵業 瀏覽數：16325

一、QBY3/QBY型QBY3襯氟氣動隔膜泵概述：
1、QBY3/QBY型氣動隔膜泵是揚子江泵業研發生產的新型第三代隔膜泵，該泵具有使用壽命長、壓力足、噪音低、做工精細、不會停頓等優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有（潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵）等輸送機械的許多優點。
2、QBY3/QBY型氣動隔膜泵主要用途：

1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等

2、泵吸油漆、顏料、膠水、粘合劑等

3、泵吸各種瓦、瓷、磚器及陶器釉漿等

4、泵吸各種磨料、腐蝕劑、清洗劑等

5、泵吸各種污水、水泥灌漿及灰漿等

6、泵吸各種劇毒、易燃、易揮發液體等

7、泵吸各種強酸、強堿、強腐蝕液體等

8、作為各種固液分離設備的前級送壓裝置

3、QBY3襯氟氣動隔膜泵：該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。

二、QBY3/QBK型襯氟氣動隔膜泵特點：
1、不需灌引水，吸程高達7米，揚程達60米，出口壓力≧6bar
2、流動寬敞，通過性能好，允許通過大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7bar之間）
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電，在易燃、易爆場所使用安全可靠
6、可以浸沒在介質中工作
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體（粘度在1萬厘泊以下）；
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
三、QBY3/QBK型襯氟氣動隔膜泵性能參數：

名稱	型號	流量（m3/h）	揚程	吸程	大允許通過顆粒φ（mm）	大供氣壓力（kgf/cm2）	空氣消耗量（m³/min）	重量（KG）	材質
氣動 隔膜泵	QBY3-10	0.8	0-50	5	1	2-7	0.3	12	襯氟
	QBY3-15	1	0-50	5	1	2-7	0.3	12
	QBY3-25	2.4	0-50	7	2.5	2-7	0.6	34
	QBY3-40	8	0-50	7	4.5	2-7	0.6	41
	QBY3-50	12	0-50	7	8	2-7	0.9	85
	QBY3-65	16	0-50	7	8	2-7	0.9	95
	QBY3-80	24	0-50	7	10	2-7	1.5	120
	QBY3-100	30	0-50	7	10	2-7	1.5	132

四、QBY3/QBK型襯氟氣動隔膜泵外形及配件圖：

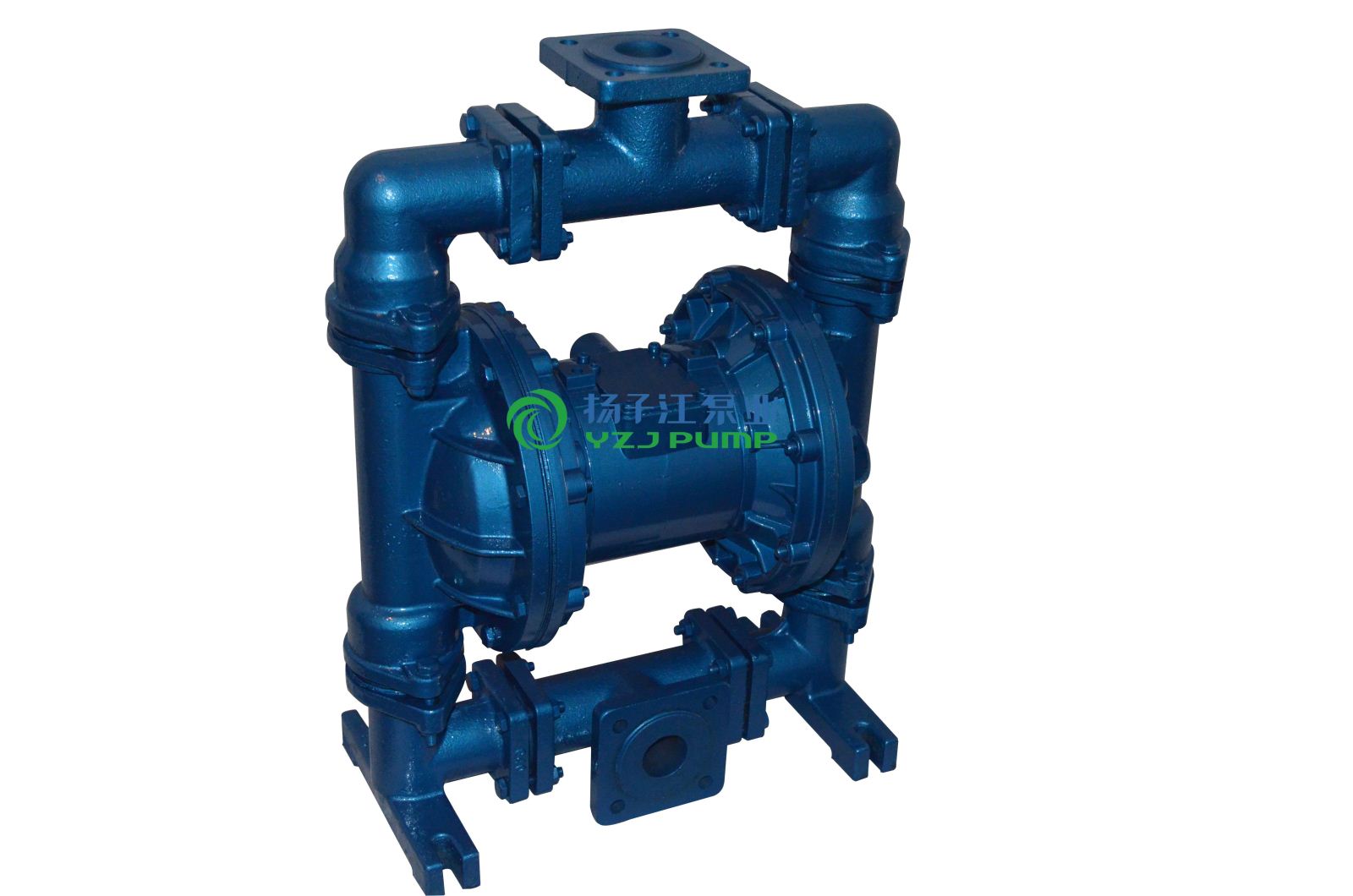

1、QBY3/QBK型襯氟氣動隔膜泵

2、氣動隔膜泵配件：膜片球球座

五、QBY3/QBK型襯氟氣動隔膜泵的工作原理圖及示意圖：
1、QBY3/QBK型氣動隔膜泵的兩個對稱各種腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

2、QBY3/QBK型襯氟氣動隔膜泵動態示意圖

3、QBY3/QBK型氣動隔膜泵系統連接示意圖

4、QBY3/QBK型氣動隔膜泵剖解圖

六、QBY3/QBK型氣動隔膜泵的隔膜片材質特性：

	丁晴橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發 煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無 水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋稀乙酯	×	×	×	○
醚	×	×	×
