衛生級螺桿泵密封的摩擦副(密封副)主要由動、靜環組成，它要求具有耐磨、耐腐蝕、衛生級螺桿泵強度高、良好的耐熱性、氣密性好、易加工等優點，其材質常用的如下。

1.硬質合金
硬質合金簡稱WC。硬質合金是含有鈷、鉻和鈦的一類合金，其中鈷是一種粘合劑，鈷的含量越高材料的強度就越低。牌號有：YG-6，硬度為89.5HRA;YG-8,硬度為89HRA;YG-15,硬度為87HRA。硬質合金有很高的硬度，它的硬度是高速鋼的20倍，耐高溫、線脹系數小、摩擦因數低和組對性能好，是衛生級螺桿泵密封不可缺少的材料。

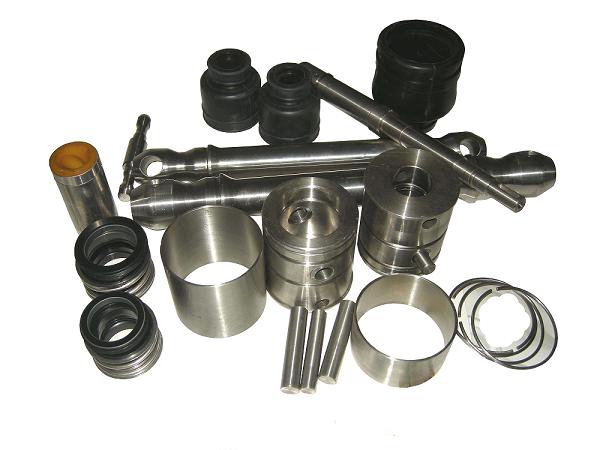

螺桿泵密封
2.合金鋼、高硅鐵
合金鋼經過熱處理后，硬度和耐磨性大大增高，加工制造比較容易，成本比較低，常用的材料有3Crl3、4Crl3、9Crl8、W18Cr4V。高硅鐵是含碳10%?17%的硅鐵合金，它是一種優良的耐酸材料，對硫酸、硝酸、有機酸等介質有良好的耐腐蝕性，但不耐強堿、鹽酸，硬度45?50HRC。
3.碳化硅(SiC)材料
碳化硅(SiC)是國際上目前先進的材料，它的減摩性能特別好，摩擦因數小，硬度高，一般與硬質合金組對。
4.石墨材料
①碳石墨，代號M121、耐溫350X：。
②浸環氧樹脂，代號有M106H、M120N、M220N,使用溫度200°C。
③浸呋喃樹脂，代號有M106K、M120K,使用溫度200°C。
④碳石墨浸鋁，代號有M232L，使用溫度400°C;還有浸銻、浸銀、浸銅等。
螺桿泵結構
石墨是在石油炭黑、油煙炭黑中加人焦油、瀝青等混合經粉碎壓制成坯、經高溫焙燒2400?2800°C而成。在高溫焙燒時出現10%?30%氣孔，所以要浸潰一些材料。碳石墨材料是用處大的摩擦副組對材料，其特點是：有良好的自潤滑性、耐腐蝕性、耐高溫、組對性能好、易加工、摩擦因數小。碳石墨、燒石墨、熱解石墨這三種材料都有較好的減摩性、自潤滑性，是衛生級螺桿泵密封主要用到的石墨材料。它一般與硬材料組對，如硬質合金、碳化桂，耐腐蝕性能好，耐溫好、線脹系數低、組對性能好、易加工。
5.輔助密封圈材料
橡膠輔助密封圈是常用的一種輔助密封圈，常用的橡膠密封圈有：丁腈橡膠、氟橡膠、硅橡膠、乙丙橡膠。
6.衛生級螺桿泵密封彈性元件
衛生級螺桿泵密封彈性元件有彈簧和金屬波紋管。泵用衛生級螺桿泵密封的彈簧多用4&13、lGrl8Ni9Ti,在弱腐蝕介質中也可以用碳素彈簧鋼磷青銅彈簧，在海水中使用良好，60Si2Mn、65Mn碳素彈簧鋼用在常溫下無腐蝕介質中，50GV用于高溫油泵較多，3013、4Crl3鉻鋼彈簧鋼適用于腐蝕介質，lCrl8Ni9Ti等不銹鋼彈簧在稀硫酸中使用。
感謝您訪問我們揚子江泵業的網站www.bodabiopharm.cn，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
