一、概述：
　  FZB氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
適用溫度：-50℃～120℃

二、工作原理：
    FZB氟塑料自吸泵主要由儲液室、渦室、回流孔、葉輪、泵蓋組成，開機前泵腔內應注滿液體，儲液室氣液在葉輪的高速帶動下將氣液混合物吸進渦室加壓進入氣液分離室，此時，空氣比重小于液體，便自然進入管網，液體則自動從回流孔回流與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室......此過程反復直至吸程管路中的空氣被排盡；介質被輸送到工況所需要的任意場所。
三、用途:
   FZB氟塑料自吸泵可用于儲存液體的容器低于地平面1-4米，不便倒灌和加液的場合；使用該泵固定在地平面崗位上可連續或間斷抽取、輸送各類化工介質。車輛、船舶裝卸化工介質時。自吸泵可流動在任何崗位抽取輸送滿足你的要求。

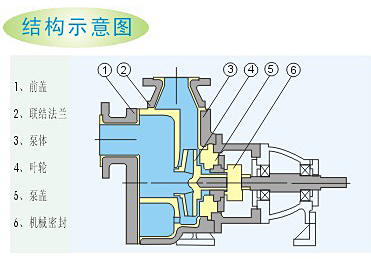

 四、結構與材料：
    FZB氟塑料自吸泵 可以安全的輸送強酸、強堿、劇毒、有機溶劑、及純凈貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求。適用于各種化工流程；一次安裝后無須灌引水,裝底閥、維修方便是替代笨重液下泵的理想選擇用泵。

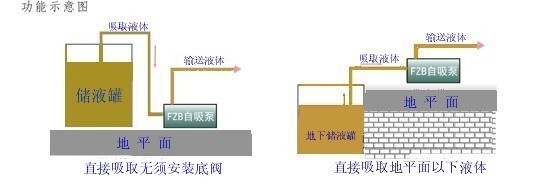

五、安裝示意圖：

如下：（一次灌引水后，再次啟動無須灌引水與普通離心泵一樣直接啟動即可）

六、性能與參數：

型 號

 流 量  (m³/h)

揚 程 (m)

進口x出口  (mm)

電機功率 (Kw)

自吸高度 (m)

轉 速 （r/min)

25FZB-15L

3

15

25

25

2.2

2

2900

25FZB-20L

3.6

20

25

25

2.2

2

2900

40FZB-20

8

20

40

50

3

3

2900

40FZB-20L

8

30

40

50

4

3

2900

40FZB-30L

8

30

40

 50

4

3

2900

50FZB-20

12

20

50

50

3

3

2900

50FZB-20L

12

20

50

50

4

3

2900

50FZB-30L

12

30

50

50

4

3

2900

50FZB-50L

12

45

50

32

7.5

3

2900

50FZB-70L

12

70

50

32

15

3

2900

65FZB-25L

25

25

65

50

5.5

3

2900

65FZB-30L

25

30

65

50

7.5

3

2900

65FZB-45L

25

45

65

 40

11

3

2900

80FZB-30L

50

30

80

65

11

3

2900

80FZB-45L

50

45

80

65

15

3

2900

80FZB-70L

50

70

80

50

30

3

2900

100FZB-20L

100

20

100

80

18.5

3

2900

100FZB-30L

100

30

100

80

18.5

3

2900

100FZB-45L

100

45

100

80

30

3

2900

注：帶“L”為長支架型，不帶L為短支架直聯式 如用戶所需參數不在此表范圍，可根據用戶要求予以調整
