齒輪油泵結構示意圖
時間：2013-1-5 來源：揚子江泵業 瀏覽數：3024
齒輪油泵工作原理：
泵殼中有一對嚙合的齒輪，其中一個是主動齒輪，另一個是從動齒輪，由主動齒輪嚙合帶動旋轉。齒輪于泵殼、齒輪與齒輪之間留有較小的間隙，當齒輪沿圖示箭頭所指方向旋轉時，在輪齒逐漸脫離嚙合的左側吸液腔中，齒間密閉容積增大，形成局部真空液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與泵殼之間被齒輪推動前進，送到右側排液腔，在排液腔中兩齒逐漸嚙合容積減小，齒輪間的液體被擠到排液口。

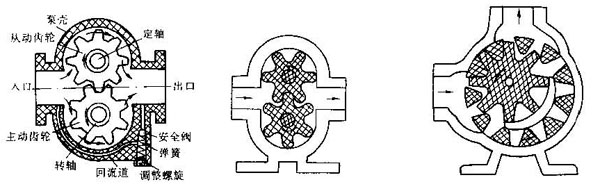

齒輪油泵結構示意圖：
齒輪泵結構示意圖 外嚙合齒輪泵 內嚙合齒輪泵
齒輪油泵性能范圍：
流量范圍：0.04-570M3/h；
出口壓力：≤2.5MPa
溫度范圍：-85-425℃
粘度范圍：1-3x106cst
齒輪油泵適用范圍：
適用于輸送不含固體顆粒和纖維，具有潤滑性或者非潤滑性的流體介質。無論是腐蝕性還是高粘度或者易揮發的介質都能良好輸送。
