電磁變速螺桿泵性能參數

時間：2013-1-17 來源：揚子江泵業瀏覽數：655

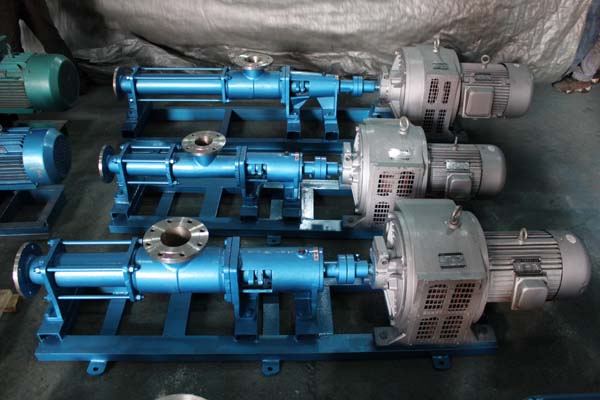

G型單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種,主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀,分別形成單獨的密封容腔,介質由軸向均勻推行流動,內部流速低,容積保持不變,壓力穩定,因而不會產生渦流和攪動。每級泵的輸出壓力為0.6Mpa,揚程60m(清水),自吸高度一般在6m,適用于輸送介質溫度80℃以下(特殊要求可達150℃)。因定子選用多種彈性材料制成,所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送,有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動,或采用調速電機,三角帶,變速箱等裝置變速。這種泵零件少,結構緊湊,體積小,維修簡便,轉子和定子是本泵的易損件,結構簡單,便于裝拆。

G型電磁調速單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”《MONOPUMPS》，德國稱“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。我們國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產進行不斷的改革創新。目前我單位的產品已自成一體系，壓力為0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我集團生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的正常供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造任務。

一般說來G型電磁調速單螺桿泵可作為一種通用泵。運行速度可高可低，泵的出出口額定壓力可隨泵的級數增加而增加，每增加一級，壓力就增加0.6Mpa，所以使用范圍術廣。

G型電磁調速單螺桿泵應用領域：

1、環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。特別適用于油水分離器，板框太濾機等設備。

2、船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。

3、石油工業：輸送原油。近年來尤其成功的抽吸地下千料之深的原油與水的混合物，煤田里的煤田所和水的混合物，從而大大降低了機械采油、采煤田氣的成本。當油田到了后期，使用螺桿泵往地層內灌注聚合物增加油田采收率。

4、醫藥、日化：各種粘稠漿、乳化液、各種軟膏化裝品等的輸送。

5、食品罐頭業：各種粘稠淀粉、食油、蜂蜜、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。

6、釀造業：各種發酵粘船工液、濃酒糟、糧食制品渣、各種醬類、漿和含有塊狀固態物的粘液等。

7、建筑工業：水泥沙漿、石灰漿、涂料及其它糊狀體的噴涂與輸送。

8、采礦工業：礦井內的含固體顆粒的地下和污漿水等排送到地面。

9、化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。

10、印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料的輸送。

五、選型原則

G型電磁調速單螺桿泵根據介質粘度選擇泵的轉速

介質粘度	1-1000（CSt）	1000-10000（CSt）	10000-100000（CSt）	100000-1000000（CSt）
轉速	600-1000	300-600	200-400	20-100

根據介質的磨損性選擇泵的轉速

無磨損性	淡水、促凝劑、油漿汁、肉沫、肥皂水、血液、甘油等	600-1000
一般	泥漿、工業廢水、油漆顏料、粘灰漿、魚、麥夫、菜籽油過濾后的沉積物等	300-600
嚴重	石灰漿、粘土、灰泥、陶土	50-200

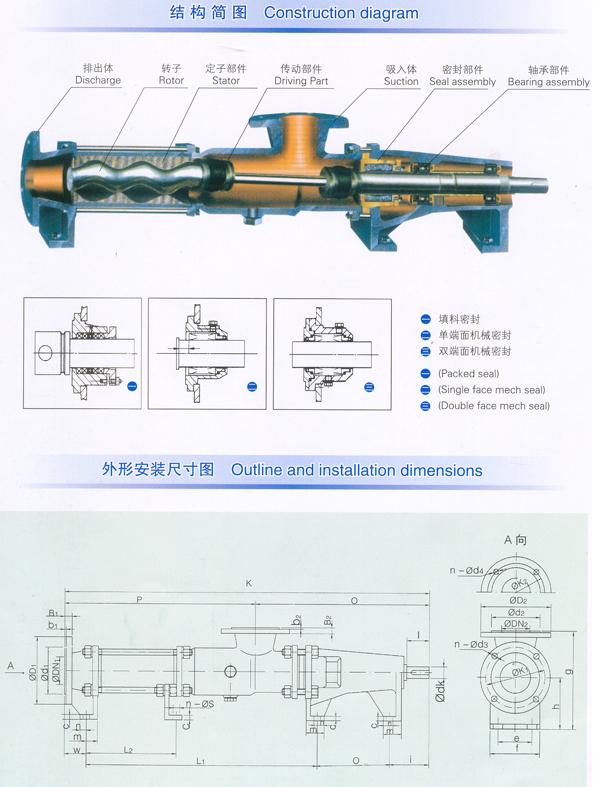

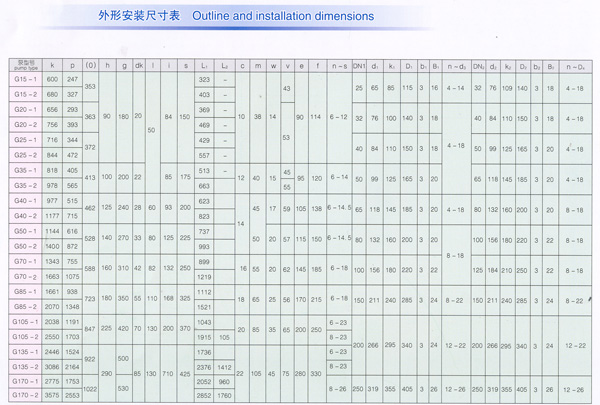

G型螺桿泵結構圖：

G型電磁調速單螺桿泵固定轉速時的性能參數

型號	轉數 (r/min)	流量 (m3/h)	壓力 (Mpa)	揚程 m	電機功率 (kw)	必需汽蝕余量 (m)	進口法蘭通徑 (mm)	出口法蘭通徑 (mm)	允許顆粒直徑 (mm)	允許纖維長度 (mm)
G10-1	960	0.1	0.8	80	0.55	4	Dg25	Dg25	0.8	15
G10-2	960	0.1	1.6	160	0.55	4	Dg25	Dg25	0.8	15
G13-1	960	0.4	0.6	60	0.55	4	Dg25	Dg25	0.8	15
G13-2	960	0.4	1.2	120	0.55	4	Dg25	Dg25	0.8	15
G15-1	960	0.8	0.6	60	0.75	4	Dg25	Dg25	1	20
G15-2	960	0.8	1.2	120	0.75	4	Dg25	Dg25	1	20
G20-1	960	1.2	0.6	60	0.75	4	Dg25	Dg25	1.5	25
G20-2	960	1.2	1.2	120	1.1	4	Dg25	Dg25	1.5	25
G25-1	960	2	0.6	60	1.5	4	Dg32	Dg25	2	30
G25-2	960	2	1.2	120	2.2	4	Dg32	Dg25	2	30
G30-1	960	5	0.6	60	2.2	4	Dg50	Dg40	2.5	35
G30-2	960	5	1.2	120	3.0	4	Dg50	Dg40	2.5	35
G35-1	960	8	0.6	60	3.0	4	Dg65	Dg50	3	40
G35-2	960	8	1.2	120	4.0	4	Dg65	Dg50	3	40
G40-1	960	12	0.6	60	4.0	4	Dg80	Dg65	3.8	45
G40-2	960	12	1.2	120	5.5	4	Dg80	Dg65	3.8	45
G50-1	960	20	0.6	60	5.5	4．5	Dg100	Dg80	5	50
G50-2	960	20	1.2	120	7.5	4．5	Dg100	Dg80	5	50
G60-1	960	30	0.6	60	11	5	Dg125	Dg100	6	60
G60-2	960	30	1.2	120	15	5	Dg125	Dg100	6	60
G70-1	720	45	0.6	60	11	5	Dg150	Dg125	8	70
G70-2	720	45	1.2	120	15	5	Dg150	Dg125	8	70
G85-1	720	65	0.6	60	15	5	Dg150	Dg150	10	80
G85-2	720	65	1.2	120	18.5	5	Dg150	Dg150	10	80
G105-1	720	145	0.6	60	22	5	Dg200	Dg200	15	110
G105-2	720	145	1.2	120	30	5	Dg200	Dg200	15	110
G135-1	720	350	0.6	60	37	5	Dg250	Dg250	20	150
G135-2	720	350	1.2	120	45	5	Dg250	Dg250	20	150

G型電磁調速單螺桿泵單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.3Mpa			壓力0.6Mpa			可調轉數
型號	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)
G20-1	960	0.96	0.75-6級	960	0.8	0.75-6級	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8級	720	0.5	0.75-8級
	510	0.4	0.55-4級/齒輪箱	510	0.3	0.75-4級/齒輪箱
G25-1	960	2.4	0.75-6級	960	2	1.5-6級	125～1250	0.1～3	1.5
	720	1.5	0.55-8級	720	1.27	1.1-8級
	510	1.08	0.55-4級/齒輪箱	510	0.9	1.1-4級/齒輪箱
G30-1	960	3.6	1.5-6級	960	3	2.2-6級	125～1250	0.2～4	2.2
	720	2.28	1.1-8級	720	1.9	1.5-8級
	510	1.63	1.1-4級/齒輪箱	510	1.35	1.5-4級/齒輪箱
G35-1	720	4.8	2.2-8級	720	4.04	3-8級	125～890	0.3～5	3
	510	3.36	1.5-4級/齒輪箱	510	2.8	2.2-4級/齒輪箱
	380	1.92	1.1-4級/齒輪箱	380	1.60	1.5-4級/齒輪箱
G40-1	510	6.8	2.2-4級/齒輪箱	510	5.6	3-4級/齒輪箱	125～890	0.3～10	4
	380	5.1	1.5-4級/齒輪箱	380	4	2.2-4級/齒輪箱
	252	2.65	1.1-6級/齒輪箱	252	2.2	1.5-6級/齒輪箱
G50-1	510	13.8	4-4級/齒輪箱	510	11.5	5.5-4級/齒輪箱	80～750	1～18	5.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-1	510	20.8	7.5-4級/齒輪箱	510	16	11-4級/齒輪箱	63～630	1～20	11
	380	15.6	7.5-4級/齒輪箱	380	12	11-4級/齒輪箱
	252	7.8	5.5-6級/齒輪箱	252	6	7.5-6級/齒輪箱
G70-1	510	26	11-4級/齒輪箱	510	20	11-4級/齒輪箱	56～560	1～22	11
	380	17	7.5-4級/齒輪箱	380	13	11-4級/齒輪箱
	252	9.1	7.5-6級/齒輪箱	252	7	7.5-6級/齒輪箱
G85-1	380	32	11-4級/齒輪箱	380	25	15-4級/齒輪箱	37～370	2～24	15
	252	21	7.5-6級/齒輪箱	252	16	11-6級/齒輪箱
	189	11	5.5-8級/齒輪箱	189	8	11-8級/齒輪箱
G105-1	380	80	15-4級/齒輪箱	380	65	22-4級/齒輪箱	29～290	3～50	22
	252	44	15-6級/齒輪箱	252	34	22-6級/齒輪箱
	189	29	11-8級/齒輪箱	189	22	15-8級/齒輪箱
G135-1	380	132	37-4級/齒輪箱	380	120	45-4級/齒輪箱	18～180	3～56	45
	252	95	30-6級/齒輪箱	252	80	37-6級/齒輪箱
	189	65	18.5-6級/齒輪箱	189	53	30-8級/齒輪箱

G型電磁調速單螺桿泵雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.8Mpa			壓力1.2Mpa			可調轉數
型號	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機功率 (kw)
G20-2	960	0.96	1.5-6級	960	0.8	1.5-6級	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8級	720	0.5	1.5-8級
	510	0.4	1.1-4級/齒輪箱	510	0.3	1.1-4級/齒輪箱
G25-2	960	2.4	1.5-6級	960	2	2.2-6級	125～1250	0.1～3	2.2
	720	1.5	1.1-8級	720	1.27	1.5-8級
	510	1.08	1.1-4級/齒輪箱	510	0.9	1.5-4級/齒輪箱
G30-2	960	3.6	3-6級	960	3	3-6級	125～1250	0.2～4	3
	720	2.28	1.5-8級	720	1.9	2.2-8級
	510	1.63	1.5-4級/齒輪箱	510	1.35	2.2-4級/齒輪箱
G35-2	720	4.8	3-8級	720	4.04	4-8級	125～890	0.3～5	4
	510	3.36	2.2-4級/齒輪箱	510	2.8	3-4級/齒輪箱
	380	1.92	1.5-4級/齒輪箱	380	1.60
G40-2	510	6.8	4-4級/齒輪箱	510	5.6	5.5-4級/齒輪箱	125～890	0.3～10	5.5
	380	5.1	3-4級/齒輪箱	380	4	4-4級/齒輪箱
	252	2.65	2.2-6級/齒輪箱	252	2.2	3-6級/齒輪箱
G50-2	510	13.8	5.5-4級/齒輪箱	510	11.5	7.5-4級/齒輪箱	80～750	1～18	7.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-2	510	20.8	15-4級/齒輪箱	510	16	15-4級/齒輪箱	63～630	1～20	15
	380	15.6	11-4級/齒輪箱	380	12	15-4級/齒輪箱
	252	7.8	7.5-6級/齒輪箱	252	6	11-6級/齒輪箱
G70-2	510	26	15-4級/齒輪箱	510	20	18.5-4級/齒輪箱	56～560	1～22	18.5
	380	17	11-4級/齒輪箱	380	13	15-4級/齒輪箱
	252	9.1	11-6級/齒輪箱	252	7	11-6級/齒輪箱
G85-2	380	32	18.5-4級/齒輪箱	380	25	22-4級/齒輪箱	37～370	2～24	22
	252	21	15-6級/齒輪箱	252	16	18.5-6級/齒輪箱
	189	11	15-8級/齒輪箱	189	8	15-8級/齒輪箱
G105-2	380	80	30-4級/齒輪箱	380	65	37-4級/齒輪箱	29～290	3～50	37
	252	44	30-6級/齒輪箱	252	34	30-6級/齒輪箱
	189	29	22-8級/齒輪箱	189	22	22-8級/齒輪箱
G135-2	380	132	55-4級/齒輪箱	380	120	75-4級/齒輪箱	18～180	3～56	75
	252	95	55-6級/齒輪箱	252	80	75-6級/齒輪箱
	189	65	37-8級/齒輪箱	189	53	45-8級/齒輪箱

G型電磁調速單螺桿泵單、雙級水煤漿工作泵的性能參數

泵型	流量 (m3/h)	工作壓力(Mpa)	轉數(r/min)	齒輪減速配套調速電機(kw)
G30-2	～1	1.2	30～300	YCT160/4A-2.2
G35-2	～2	1.2	30～300	YCT160/4A-2.2
G40-2	～3	1.2	30～280	YCT160/4A-3
G50-1	～4.5	0.6	28～280	YCT180/4A-4
G50-2	～4.5	1.2	28～280	YCT200/4A-5.5
G60-1	～6.5	0.6	25～250	YCT200/4A-5.5
G60-2	～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	～8	0.6	25～250	YCT200/4B-7.5
G85-1	～12.5	0.6	18～180	YCT225/4A-11
G105-1	～20	0.6	14～140	YCT225/4B-15
G135-1	～35	0.6	10～100	YCT250/4B-22

說明：
1、以上性能參數是常溫清水試驗時的試驗數據；
2、對于不同的介質、不同的轉速，性能參數都將變化，其流量值與濃度、粘度成反比，與轉速成正比；
3、用戶必須根據使用要求、輸送介質的狀況、選型原則選擇泵的類型，或者和本公司技術部門協商來決定泵的類型。
4、對于水煤漿泵傳動形式為齒輪調速配套電磁調速電機或機械無級變速電機，流量隨轉速變化無級可調。
