單螺桿泵結構圖
時間：2013-2-17 來源：揚子江泵業 瀏覽數：1565
G型單螺桿泵工作原理和特性
單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種.主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）. 由于該二部件的特殊幾何開頭分別形成單獨的密封容腔.介質由軸向均勻推行流動.內部流速代低,容積保持不變.壓力穩定,因而不會產品渦流和攪動.每級泵的輸出壓力為0.6Mpa,揚程60m（清水）,自吸高度一般在3m以上.
因定子選用多種彈性材料制成,所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送,有一般泵種所不能勝任的特性.其流量與轉速成正比.
傳動可采用聯軸器直接傳動,或采用高速電機,三角帶,變速箱等裝置變速.
這種泵零件少,結構緊湊,體積小,維修簡單,轉子和定子是本泵的易損件,結構簡單,便于裝拆.
G型單螺桿泵的選用
選用G型單螺桿泵的規格是根據被輸送液體的性質和流量、壓力來決定的,而泵的轉速則由輸送液體的粘度和腐蝕性、作為主要參數來選擇,才能保證泵可靠運行.
G型單螺桿泵的設計轉速為輸送清水或清水相類似的無腐蝕性液體時允許高轉速,在實際使用中因介質性質與壽命要求不同,選用時一般都應低于設計轉速.對高粘度和含顆粒介質,一般采用設計轉速的 1/2-1/3 或更低些,低轉速對泵的磨損有利,但在使用后由于定子的磨損流量下降,這時可適當提高轉速,以補償流量下降也為常策.

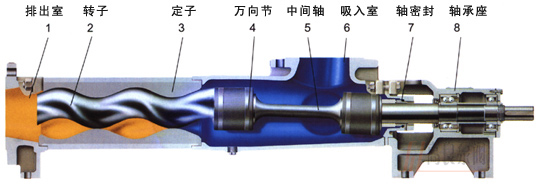

單螺桿泵結構圖:
GF型不銹鋼單螺桿泵的技術性能參數:
|
型號 |
流量 |
壓力 |
允許 |
電機 |
必需 |
進口 |
出口 |
允許 |
允許 |
|
G20-1 |
0.8 |
0.6 |
960 |
0.75 |
4 |
25 |
25 |
1.5 |
25 |
|
G20-2 |
1.2 |
1.5 |
|||||||
|
G25-1 |
2 |
0.6 |
960 |
1.5 |
40 |
32 |
2 |
30 |
|
|
G25-2 |
1.2 |
2.2 |
|||||||
|
G30-1 |
5 |
0.6 |
960 |
2.2 |
50 |
40 |
2.5 |
35 |
|
|
G30-2 |
1.2 |
3 |
|||||||
|
G35-1 |
8 |
0.6 |
960 |
3 |
65 |
50 |
3 |
40 |
|
|
G35-2 |
1.2 |
4 |
|||||||
|
G40-1 |
12 |
0.6 |
960 |
4 |
80 |
65 |
3.8 |
45 |
|
|
G40-2 |
1.2 |
5.5 |
|||||||
|
G50-1 |
14 |
0.6 |
720 |
5.5 |
4.5 |
100 |
80 |
5 |
50 |
|
G50-2 |
1.2 |
7.5 |
|||||||
|
G60-1 |
22 |
0.6 |
720 |
11 |
5 |
125 |
100 |
6 |
60 |
|
G60-2 |
1.2 |
15 |
|||||||
|
G70-1 |
38 |
0.6 |
720 |
11 |
150 |
125 |
8 |
70 |
|
|
G70-2 |
1.2 |
18.5 |
|||||||
|
G85-1 |
56 |
0.6 |
630 |
15 |
150 |
150 |
10 |
80 |
|
|
G85-2 |
1.2 |
30 |
|||||||
|
G105-1 |
100 |
0.6 |
500 |
30 |
200 |
200 |
15 |
110 |
|
|
G105-2 |
1.2 |
55 |
|||||||
|
G135-1 |
150 |
0.6 |
400 |
45 |
250 |
250 |
20 |
150 |
感謝您訪問我們揚子江泵業的網站www.bodabiopharm.cn，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.
