1.IH化工輸送泵
IH型不銹鋼化工泵產品概述：
IH化工泵是單級單吸（軸向吸入）懸臂式離心泵是泵類產品中的標準化工泵產品，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。不銹鋼化工泵其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。
IH型不銹鋼化工泵產品用途：
IH型不銹鋼化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
80 - 吸入口直徑mm
65 - 排出口直徑mm
160 - 葉輪名義直徑mm
A - 葉輪外徑經第一次切割
|
序號
|
名 稱
|
材 料
|
|
1
|
泵 體
|
ZG1Cr18Ni9Ti
|
|
2
|
口 環
|
ZG1Cr18Ni9Ti
|
|
3
|
葉 輪
|
ZG1Cr18Ni9Ti
|
|
4
|
泵 蓋
|
ZG1Cr18Ni9Ti
|
|
5
|
機械密封
|
四氟乙烯,氧化鋁 、碳化硅、硬質合金
|
|
6
|
支 架
|
HT200
|
|
7
|
泵 軸
|
1Cr18Ni9Ti
|
|
8
|
底 座
|
HT200
|
IH型不銹鋼化工泵性能參數表
|
型 號 |
進口←
mm |
出口→
mm |
流量
m 3 /h |
揚程
m |
配用電機
|
葉輪直徑 mm
|
|
|
型號
|
功率KW
|
||||||
|
IH50-32-125
|
50
|
32
|
12.5
|
20
|
Y90L-2
|
2.2
|
125
|
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
Y801-4
|
0.55
|
125
|
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
Y100L-2
|
3
|
160
|
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
Y801-4
|
0.55
|
160
|
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
Y132S 1 -2
|
5.5
|
200
|
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
Y802-4
|
0.75
|
200
|
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
Y160M 1 -2
|
11
|
250
|
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
Y90S-4
|
1.5
|
250
|
|
IH65-50-125
|
65
|
50
|
25
|
20
|
Y100L-2
|
3
|
125
|
|
IH65-50-125
|
65
|
50
|
12.5
|
50
|
Y901-4
|
0.55
|
160
|
|
IH65-50-160
|
65
|
50
|
25
|
32
|
Y132S 1 -2
|
0.5
|
160
|
|
IH65-50-160
|
65
|
50
|
12.5
|
5
|
Y802-4
|
0.75
|
200
|
|
IH65-40-200
|
65
|
40
|
25
|
50
|
Y132S 2 -2
|
7.5
|
200
|
|
IH65-40-200
|
64
|
40
|
12.5
|
12.5
|
Y90S-4
|
1.1
|
250
|
|
IH65-40-250
|
64
|
40
|
25
|
80
|
Y160M 2 -2
|
15
|
250
|
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
Y100L 1 -4
|
2.2
|
125
|
|
IH80-65-125
|
80
|
65
|
50
|
20
|
Y132S 1 -2
|
5.5
|
125
|
|
IH80-65-125
|
80
|
65
|
25
|
5
|
Y802-4
|
0.75
|
160
|
|
IH80-65-160
|
80
|
65
|
50
|
32
|
Y132S 2 -2
|
7.5
|
160
|
|
IH80-65-160
|
80
|
65
|
25
|
8
|
Y90L-4
|
1.5
|
200
|
|
IH80-50-200
|
80
|
50
|
50
|
50
|
Y160M 2 -2
|
15
|
200
|
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
Y100L 1 -4
|
2.2
|
250
|
|
IH80-50-250
|
80
|
50
|
50
|
80
|
Y180M-2
|
22
|
315
|
|
IH80-50-250
|
80
|
50
|
25
|
20
|
Y100L 2 -4
|
3
|
315
|
|
IH80-50-315
|
80
|
50
|
50
|
125
|
Y200L 2 -2
|
37
|
125
|
|
IH80-50-315
|
80
|
50
|
25
|
32
|
Y132S-4 |
5.5
|
125
|
|
IH100-80-125
|
100
|
80
|
100
|
20
|
Y160M 1 -2
|
11
|
160
|
|
IH100-80-125
|
100
|
80
|
50
|
5
|
Y90L-4
|
1.5
|
160
|
|
IH100-80-160
|
100
|
80
|
100
|
32
|
Y160M 2 -2
|
15
|
200
|
|
IH100-80-160
|
100
|
80
|
50
|
8
|
Y100L 1 -4
|
2.2
|
200
|
|
IH100-65-200
|
100
|
65
|
100
|
50
|
Y180M-2
|
22
|
250
|
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
Y112M-4
|
4
|
250
|
|
IH100-65-250
|
100
|
65
|
100
|
80
|
Y200L 2 -4
|
37
|
315
|
|
IH100-65-250
|
100
|
65
|
50
|
20
|
Y132S-4
|
5.5
|
315
|
|
IH100-65-315
|
100
|
65
|
100
|
125
|
Y280S-2
|
75
|
200
|
|
IH100-65-315
|
100
|
65
|
50
|
32
|
Y160M-4
|
11
|
200
|
|
IH125-100-200
|
125
|
100
|
200
|
50
|
Y225M-2
|
45
|
250
|
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
Y132M-4
|
7.5
|
250
|
|
IH125-100-250
|
125
|
100
|
200
|
80
|
Y280S-2
|
75
|
315
|
|
IH125-100-250
|
125
|
100
|
100
|
20
|
Y160M-4
|
11
|
400
|
|
IH125-100-315
|
125
|
100
|
100
|
32
|
Y160L-4
|
15
|
250
|
|
IH125-100-400
|
125
|
100
|
100
|
50
|
Y200L-4
|
30
|
315
|
|
IH150-125-250
|
150
|
125
|
200
|
20
|
Y180M-4
|
18.5
|
250
|
|
IH150-125-315
|
150
|
125
|
200
|
32
|
Y200L-4
|
30
|
315
|
|
IH150-125-400
|
150
|
125
|
200
|
50
|
YB250M-4
|
55
|
400
|
|
IH200-150-250
|
200
|
150
|
400
|
20
|
YB225S-4
|
37
|
250
|
|
IH200-150-315
|
200
|
150
|
400
|
32
|
YB225M-4
|
45
|
315
|
|
IH200-150-400
|
200
|
150
|
400
|
50
|
YB280S-4
|
75
|
400
|

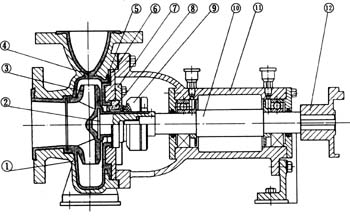

2.IHF鋼襯F46化工離心泵結構圖
IHF型泵為單級單吸式氟塑料合金襯里化工離心泵(簡稱IHF氟塑料襯里化工泵)，是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃～200℃等優點。該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本強耐腐蝕化工泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強鹼、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。
結構特征
IHF型氟塑料化工泵的自吸泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9％氧化鋁陶瓷或碳化硅，動環采用四氟填充材料或碳化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪聲低，使用壽命長。

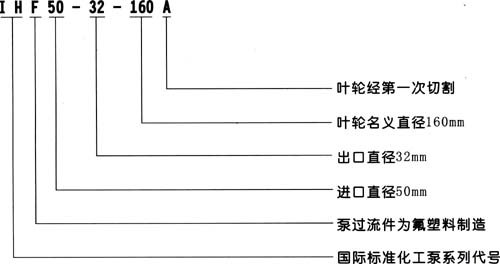

型號意義
泵結構圖
|
序號 |
名 稱 |
材 料 |
|
|
1 |
泵 體 |
HT200 |
|
|
2 |
葉輪骨架 |
45#鋼 |
|
|
3 |
葉 輪 |
聚全氟乙丙烯 |
|
|
4 |
泵體襯里 |
聚全氟乙丙烯 |
|
|
5 |
泵蓋襯里 |
聚全氟乙丙烯 |
|
|
6 |
泵 蓋 |
HT200 |
|
|
7 |
機封壓蓋 |
1Cr18Ni9Ti |
|
|
8 |
靜 環 |
99.9％氧化鋁陶瓷 |
|
|
9 |
動 環 |
填充四氟乙烯 |
|
|
10 |
泵 軸 |
3 Cr13 |
|
|
11 |
軸承體 |
HT200 |
|
|
12 |
聯軸器 |
HT200 |
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
效率
(%)
|
轉速
(r/min)
|
汽蝕余量
(m)
|
|
IHF32-25-125
|
5
|
20
|
1.5
|
44
|
2900
|
2.3
|
|
IHF32-25-125A
|
4.5
|
16
|
1.1
|
41
|
2900
|
2.3
|
|
IHF32-25-160
|
5
|
32
|
2.2
|
40
|
2900
|
2.3
|
|
IHF32-25-160A
|
4.5
|
28
|
1.5
|
35
|
2900
|
2.3
|
|
IHF40-25-125
|
6.5
|
20
|
2.2
|
45
|
2900
|
2.5
|
|
IHF40-25-125A
|
5.6
|
16
|
1.5
|
42
|
2900
|
2.5
|
|
IHF40-25-160
|
6.5
|
32
|
2.2
|
40
|
2900
|
2.5
|
|
IHF40-25-160A
|
5.0
|
28
|
1.5
|
38
|
2900
|
2.5
|
|
IHF50-32-125
|
12.5
|
20
|
2.2
|
54
|
2900
|
3.0
|
|
IHF50-32-125A
|
11
|
16
|
1.5
|
52
|
2900
|
3.0
|
|
IHF50-32-160
|
12.5
|
32
|
4
|
48
|
2900
|
3.0
|
|
IHF50-32-160A
|
11.7
|
28
|
3
|
47
|
2900
|
3.0
|
|
IHF50-32-200
|
12.5
|
50
|
7.5
|
42
|
2900
|
3.0
|
|
IHF50-32-200A
|
11.7
|
44
|
5.5
|
40
|
2900
|
3.0
|
|
IHF50-32-250
|
12.5
|
80
|
11
|
35
|
2900
|
3.0
|
|
IHF65-50-125
|
25
|
20
|
3
|
64
|
2900
|
3.5
|
|
IHF65-50-125A
|
22.3
|
16
|
2.2
|
62
|
2900
|
3.5
|
|
IHF65-50-160
|
25
|
32
|
5.5
|
59
|
2900
|
3.5
|
|
IHF65-50-160A
|
23.4
|
28
|
4
|
58
|
2900
|
3.5
|
|
IHF65-40-200
|
25
|
50
|
11
|
54
|
2900
|
3.5
|
|
IHF65-40-200A
|
23.4
|
44
|
7.5
|
53
|
2900
|
3.5
|
|
IHF65-40-250
|
25
|
80
|
18.5
|
50
|
2900
|
3.5
|
|
IHF80-65-125
|
50
|
20
|
5.5
|
69
|
2900
|
4.0
|
|
IHF80-65-125A
|
45
|
16
|
4
|
68
|
2900
|
4.0
|
|
IHF80-65-160
|
50
|
32
|
11
|
68
|
2900
|
4.0
|
|
IHF80-65-160A
|
45
|
28
|
7.5
|
67
|
2900
|
4.0
|
|
IHF80-50-200
|
50
|
50
|
15
|
64
|
2900
|
4.0
|
|
IHF80-50-200A
|
45
|
44
|
11
|
63
|
2900
|
4.0
|
|
IHF80-50-250
|
50
|
28
|
30
|
50
|
2900
|
4.0
|
|
IHF100-80-125
|
100
|
20
|
11
|
75
|
2900
|
5.0
|
|
IHF100-80-125A
|
89
|
16
|
7.5
|
73
|
2900
|
5.0
|
|
IHF100-80-160
|
100
|
32
|
15
|
74
|
2900
|
5.0
|
|
IHF100-80-160A
|
93.5
|
28
|
11
|
73
|
2900
|
5.0
|
|
IHF100-65-200
|
100
|
50
|
30
|
72
|
2900
|
5.0
|
|
IHF100-65-200A
|
93.5
|
44
|
22
|
71
|
2900
|
5.0
|

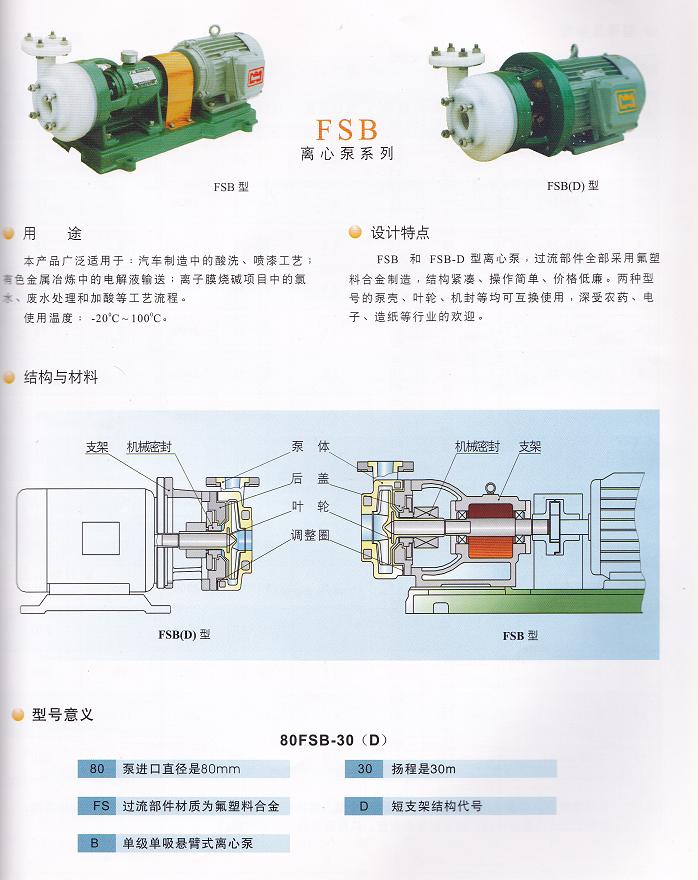

3.FSB化工專用輸送泵結構圖
|
型號
|
口徑
|
流量
(m3/h)
|
揚程
(m) |
電機功率
(kw)
|
轉速
(r/min) |
汽蝕余量
(m) |
效率
(%) |
|
|
進口
|
出口
|
|||||||
|
25FSB-10
|
25
|
25
|
1.5
|
10
|
1.5
|
2900
|
3.0
|
30
|
|
25FSB-18
|
25
|
25
|
3.6
|
18
|
2.2
|
2900
|
3.0
|
30
|
|
40FSB-15
|
40
|
32
|
5
|
15
|
3.0
|
2900
|
3.0
|
42
|
|
40FSB-20
|
40
|
32
|
5
|
20
|
3.0
|
2900
|
3.0
|
42
|
|
40FSB-30
|
40
|
32
|
10
|
30
|
3.0
|
2900
|
3.0
|
36
|
|
50FSB-20
|
50
|
32
|
10
|
20
|
3.0
|
2900
|
3.0
|
48
|
|
50FSB-25
|
50
|
32
|
13
|
25
|
3.0
|
2900
|
3.0
|
48
|
|
50FSB-30
|
50
|
32
|
13
|
30
|
3.0
|
2900
|
3.0
|
47
|
|
65FSB-32
|
65
|
50
|
25
|
32
|
5.5
|
2900
|
3.0
|
56
|
|
80FSB-20
|
80
|
65
|
50
|
20
|
5.5
|
2900
|
3.0
|
65
|
|
80FSB-25
|
80
|
65
|
42
|
25
|
7.5
|
2900
|
3.0
|
64
|
|
80FSB-30
|
80
|
65
|
42
|
30
|
7.5
|
2900
|
3.5
|
64
|
