QY型充油式潛水泵結構圖

時間：2014-2-20 來源：揚子江泵業瀏覽數：1047

潛水泵QY型產品概述：
充油式潛水泵是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。QY系列潛水泵結構緊湊、輕便易移、軸承潤滑條件好，噪音小、壽命長。整體機械密封，經久耐用，安全可靠。
潛水泵QY型的節構概述：
QY泵由水泵，密封和電動機三部分組成，水泵位于電泵上部，為離心式或軸流式結構。電動機位于電泵下部為充油式三相異步電動機，QY泵與電動機之間采用內裝式整體機械密封盒密封，各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封。

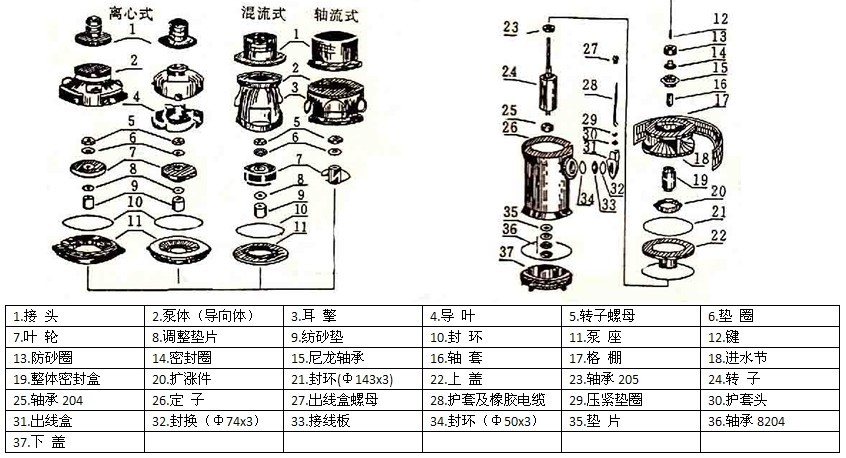

潛水泵QY型的結構圖：

潛水泵QY型使用條件：
1、輸送介質的溫度小于+40℃；
2、介質PH值在6.5-8.5之間；
3、水中固體雜質比不超過0.1%粒度不大于0.2mm；
4、QY泵應在額定揚程附近的適當范圍內使用。工作揚程不能低于額定揚程的85%，低于此時容易引起熱保護器工作，使電泵停止運行，影響正常使用；
5、電源頻率為50Hz，電壓使用范圍在342-420V之間，且三相電壓必須平衡，如使用地距電源較遠，需加長電源輸送線，那么電源線的截面積必須大于電泵電纜線的截面積（即1.5mm2以上），使電壓穩定在342-420之間；
6、三相電泵不得缺相使用，請加裝過電流和漏電保護器。
7、電源頻率為50Hz，電壓為三相交流380V，電壓波動范圍為額定值的正負10%.
潛水泵QY型用途：
QY泵由于流量及揚程適用范圍極廣，是廣大農村、工礦企業廣泛使用的電力排灌設備，潛水泵適用于農業排灌、園林噴灌、排澇防汛、船舶倉底排水、井下提水、水塔送水、城建用水等場合。
充油式潛水泵|QY泵型號意義：
QY25-26-3
QY=油浸式潛水泵
25=流量(m3/h)
26=揚程(m)
3=功率(kw)
QY潛水泵的型號和性能參數

QY潛水泵的型號	電壓	流量	揚程	功率	口徑
QY潛水泵的型號	(V)	(m3/h)	(m)	(Kw)	（mm)
QY15-26-2.2	380/ 660	15	26	2.2	50
QY25-17-2.2		25	17		65
QY40-16-2.2		40	16		80
QY65-7-2.2		65	7		100
QY100-4.5-2.2		100	4.5		150
QY15-36-3		15	36	3	50
QY25-26-3		25	26		65
QY40-19-3		40	19		80
QY65-10-3		65	10		100
QY160-4-3		160	4		150
QY12.5-50-4		12.5	50	4	50
QY25-32-4		25	32		65
QY40-22-4		40	22		80
QY65-14-4		65	14		100
QY200-4.5-4		200	4.5		150
QY250-4-4		250	4		200
QY25-42-5.5		25	42	5.5	65
QY40-26-5.5		40	26		80
QY65-18-5.5		65	18		100
QY160-8-5.5		160	8		150
QY250-5-5.5		250	5		200
QY25-52-7.5		25	52	7.5	65
QY40-38-7.5		40	38		80
QY65-25-7.5		65	25		100
QY200-9.5-7.5		200	9.5		150
QY250-7-7.5		250	7		200
QY10-51/3-3		10	51	3	50
QY10-72/4-4		10	72	4	50
QY10-60/2-4		10	60	4	50
QY100-25-11		100	25	11	100
QY160-15-11		160	15		150
QY350-7-11		350	7		120

QY潛水泵的型號列表二

QY潛污泵的型號	電壓	流量	揚程	功率	口徑
QY潛污泵的型號	(V)	(m³/h)	(m)	(Kw)	（mm)
QY10-86/3-5.5	380 660	10	86	5.5	50
QY10-110/4-7.5			110	7.5
QY10-143/5-9.2			143	9.2
QY10-165/6-11			165	11
QY10-192/7-13			192	13
QY10-220/8-15			220	15
QY20-65/3-5.5		20	65	5.5	65
QY20-87/4-7.5			87	7.5
QY20-110/5-9.2			110	9.2
QY20-130/6-11			130	11
QY20-150/7-13			150	13
QY20-170/8-15			170	15
QY30-80/2-11		30	80	11
QY30-120/3-15			120	15
QY30-135/4-18.5			135	18.5
QY30-160/4-22			160	22
QY30-210/6-30			210	30
QY40-58/2-11		40	58	11	80
QY40-87/3-15			87	15
QY40-120/4-22			120	22
QY40-180/4-30			180	30
QY40-220/5-37			220	37
QY40-260/6-45			260	45
QY65-42/2-11		65	42	11	100
QY65-60/3-15			60	15
QY65-70/4-18.5			70	18.5
QY65-87/4-22			87	22
QY65-100/4-30			100	30
QY65-130/2-37			130	37
QY65-200/3-55			200	55	80
QY65-260/4-75			260	75	80
QY80-90/2-30		80	90	30	100
QY80-135/3-45			135	45
QY80-150/3-55			150	55
QY80-180/4-60			180	60
QY80-200/4-75			200	75
QY100-72/2-30		100	72	30
QY100-90/3-37			90	37
QY100-110/3-45			110	45
QY100-135/4-55			135	55
QY100-150/4-60			150	60
QY160-48/2-30		160	48	30	150
QY160-70/3-45			70	45
QY160-95/4-60			95	60
